GABIONOK, KŐKOSARAK

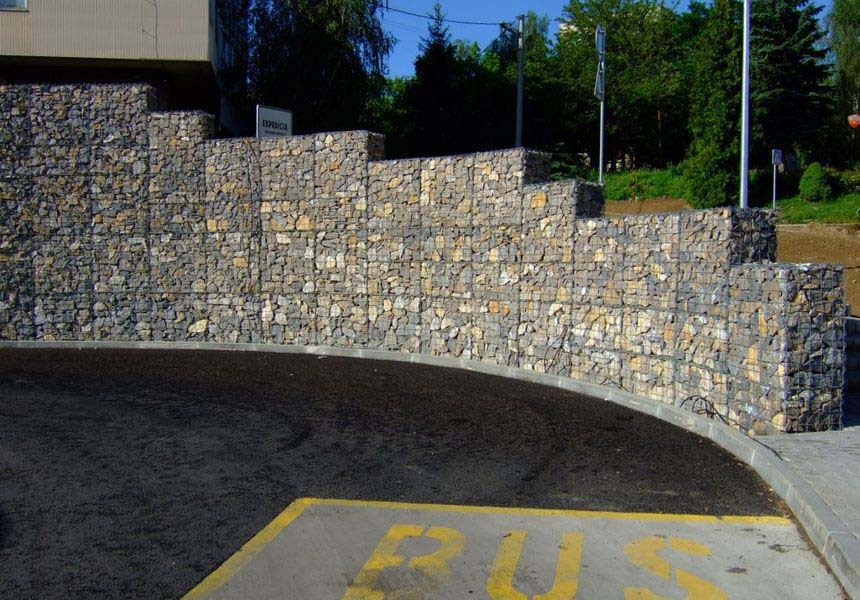

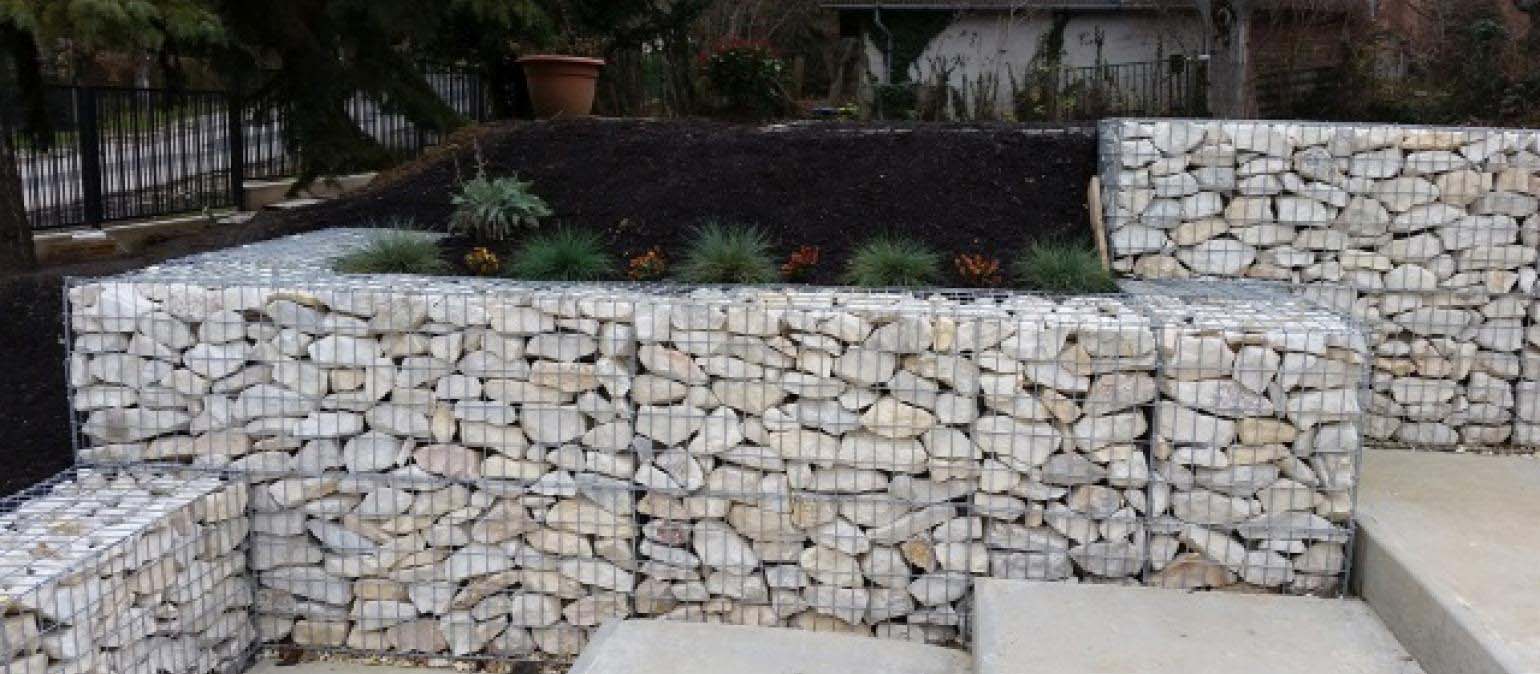

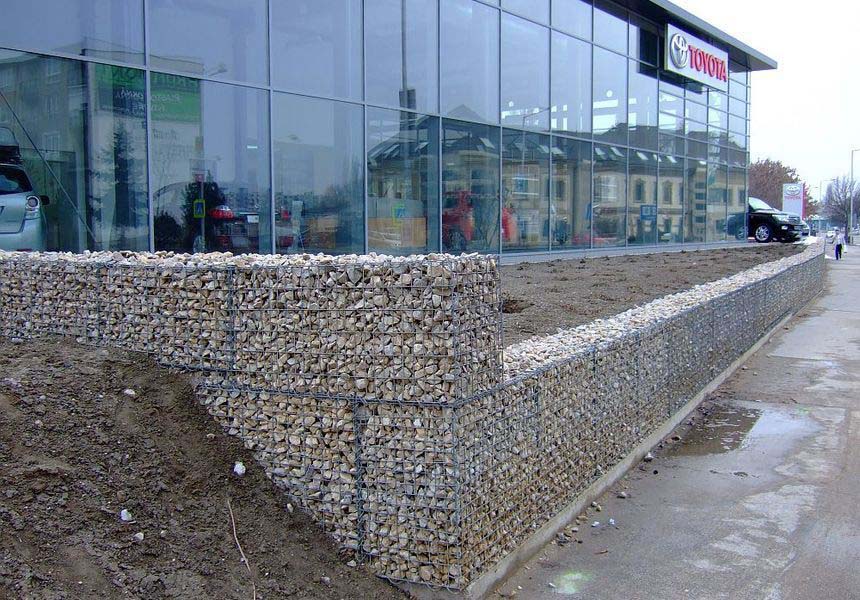

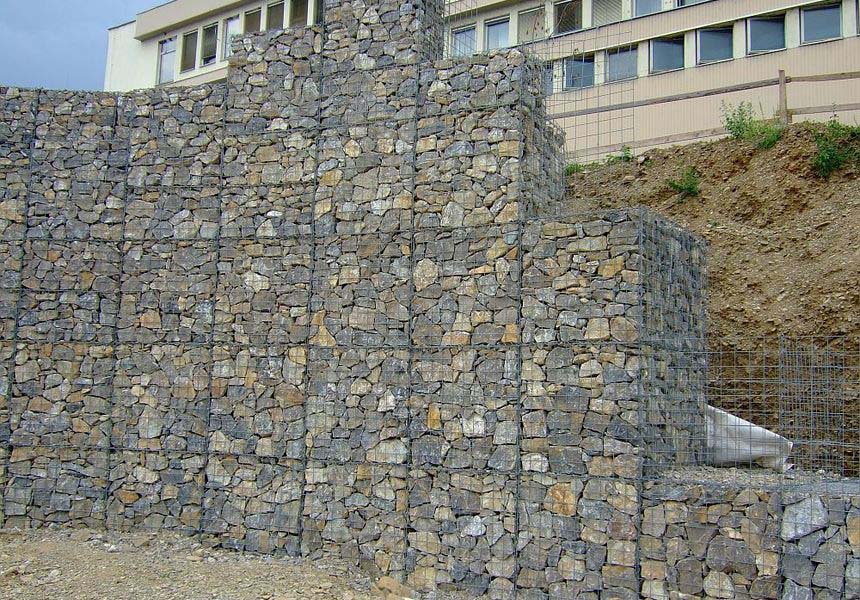

A gabionokat ponthegesztett hálók alkotják, amelyek közvetlenül az építkezéséken vannak kővel feltöltve és így támaszfal-, kerítés-, válaszfal-, védőgátként használhatók fel. Sejtekre vannak osztva válaszfalakkal, amelyek 1 méter távolságban vannak egymástól. Mivel száraz építményről beszélünk, telepítése minden évszakban alkalmas, ill. lehetséges. Gabionok gyártásánál falhasznált alapanyag, úgy mint a felhasznált tartozékok - kötöző spirál, merevség feszítő - alapanyaga acélhuzal Al+Zn (5%+95%) öntevényből. Ezesetebn a jelenkor legtartósabb felületi kezeléséről beszélünk.
Hegesztett gabion rácsok szemméretei – 100x100 mm, ill. 100x50 mm. Dizájn szempontjából a 100x100mm szemméretű rácsok felhasználását ajánljuk, ahol a díszkövek kiemelkednek, láthatóbbá válnak a drót mögött.
Hegesztett gabionok szerelésénél szükséges gyelemet fordítani az alapzatra, amelyre a kokosarakat helyezzük. Alacsonyabb építkezésnél elegendo egyenes szilárdított alapzat, magasabb építkezésnél szükséges bebiztosítani egy betonalapzatot és a gabion belsejébe minden 2 m távolságban lebetonozni egy szilárdító oszlopot 48mm-es átmérovel.

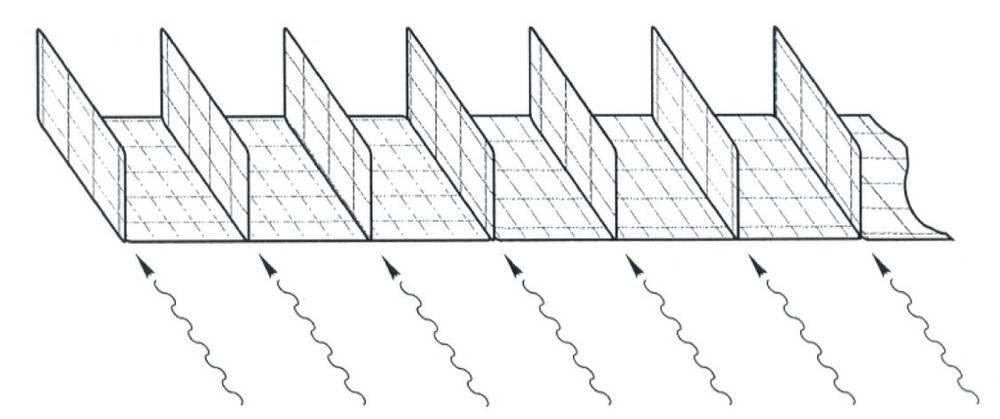

A gabionok különálló blokkok, lapok formájában vannak leszállítva, amelyek az építkezéseken kötözo spirálok segítségével vannak összekötve. Egy kötözo spirállal vannak összekapcsolva a szomszédos lapok, ill. válaszfalak.
| Gabion blokkméretek (cm) | Vastagság (mm) | Szem 100 x 100 mm | Szem 100 x 50 mm |
|---|---|---|---|
| Elérhetőség | Elérhetőség | ||
| 50 x 50 cm | 4,0 | IGEN | IGEN |
| 100 x 50 cm | IGEN | IGEN | |
| 100 x 100 cm | IGEN | IGEN | |
| 150 x 50 cm | IGEN | IGEN | |
| 150 x 100 cm | IGEN | IGEN | |
| 200 x 50 cm | IGEN | IGEN | |
| 200 x 100 cm | IGEN | IGEN | |
| 250 x 50 cm | x | x | |
| 250 x 100 cm | x | x | |
| 300 x 50 cm | IGEN | IGEN | |
| 300 x 100 cm | IGEN | IGEN | |
| 320 x 210 cm | IGEN | x |
| Kötöző spirál (cm) | Vastagság (mm) | Elérhetőség |
|---|---|---|
| 60 cm | 4,0 | IGEN |
| 110 cm | IGEN | |
| 160 cm | IGEN |

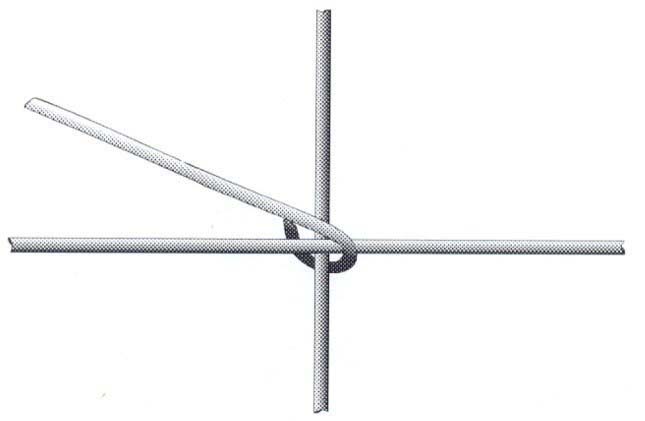

A gabionok formastabilitásához a merevség feszítok szolgálnak. Ezeknek 2 fajtáját használjuk - sarok, ill. keresztfeszítok, amelyek hossza 0,5m, ill. 1,0m. Merevség feszítok használata, elhelyezése a kokosár belsejében: 0,5m magas kokosár 1/2-nek feltöltése után, 1,0m magas kokosár 1/3-nak feltöltése után. A merevség feszítok megakadályozzák a gabionok sérülését, ill. deformációját.
| Merevség feszítő (cm) | Vastagság (mm) | Elérhetőség |
|---|---|---|
| 50 cm | 3,9 | IGEN |
| 100 cm | IGEN |

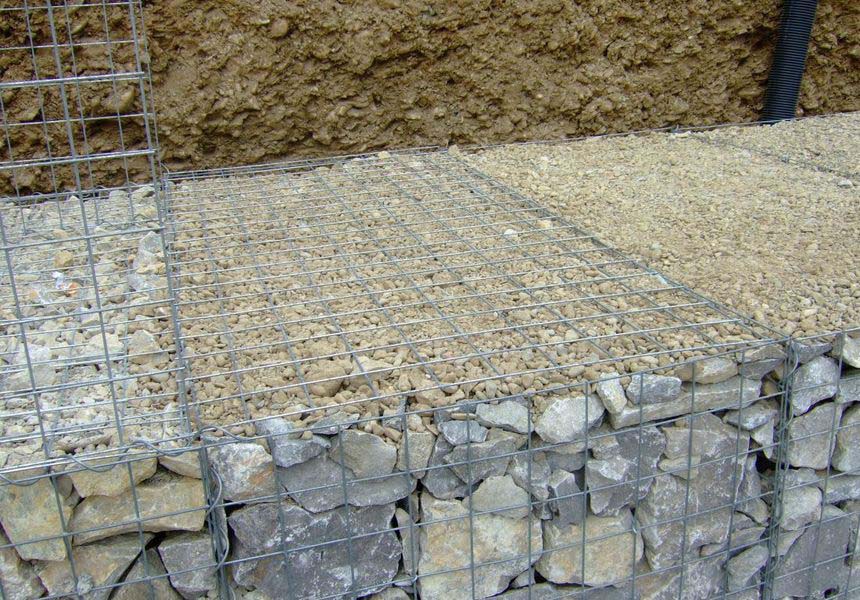

Gabion feltöltésénél meglehetosen kemény és nem aprított természetes követ használunk. A homlokzati oldal kitöltéséhez mészkövet használunk, melynek nagysága 1,5-3- szor nagyobb mint a háló szem nagysága. Eloször a homlokzati oldal kitöltése kézzel történik, majd kiszórjuk a kosarat kovel (frakció 32 – 63mm és 63 – 125mm. Ezek után kifeszítjük a kosarat merevség feszítokkel és folytatjuk a homlokzati oldal kitöltését kézzel.

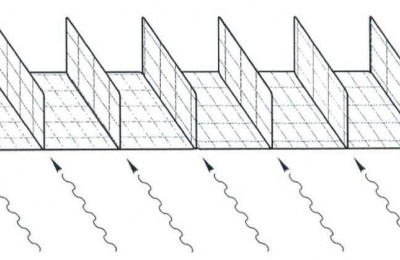

A szomszédos kosarak egy idoben vannak feltöltve, hogy az esetleges deformációt megelozzük. Amennyiben több kokosarat akarunk egymásra helyezni, javasoljuk az alsó kosarat nem túltölteni, éppen ellenkezoleg.

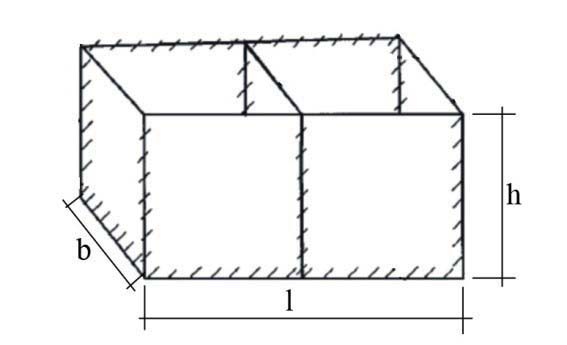

Jel: l x b x h l – a hossza a gabion
b – a szélessége a gabion
h – magasság gabion
Leggyakribb hálóméretek:
1. – 1,0 x 0,5 x 0,5 5.– 1,5 x 1,0 x 0,5
2. – 1,0 x 1,0 x 0,5 6.– 2,0 x 0,5 x 0,5
3. – 1,0 x 1,0 x 1,0 7.– 2,0 x 1,0 x 0,5
4. – 1,5 x 0,5 x 0,5 8.– 3,0 x 1,0 x 0,5
Rendelési folyamat:
A rendelésnél fontos megadni:
- gabion mérete (l x b x h)
- szemméret 100 x 100 resp. 100 x 50 mm
- kiss projekt, ill. vázlatrajz
Megjegyzés:
A rendelésnél ajánlott együttmuködni a beszállítóval, mindenekelott a válaszfalak, kötözo spirálok és merevség feszítok helyes kalkulációja végett.
